View Reports

View Reportsダイアログには、実行した解析タスクで生成されたすべてのレポートのリストが表示されます。

MotionViewの各解析タスクは、関連するレポート定義を有しています。レポート定義は、実行の完了時に作成されるプロット、テキストテーブルおよびアニメーションを記述しています。モデルが実行されると必ず、レポートの名称がレポートリストに加えられます。レポートリストには、発生順とは逆に、最新の50個の解析ランが表示されます。レポートリストには、AnalysisメニューからView Reportsを選択することでアクセスできます。

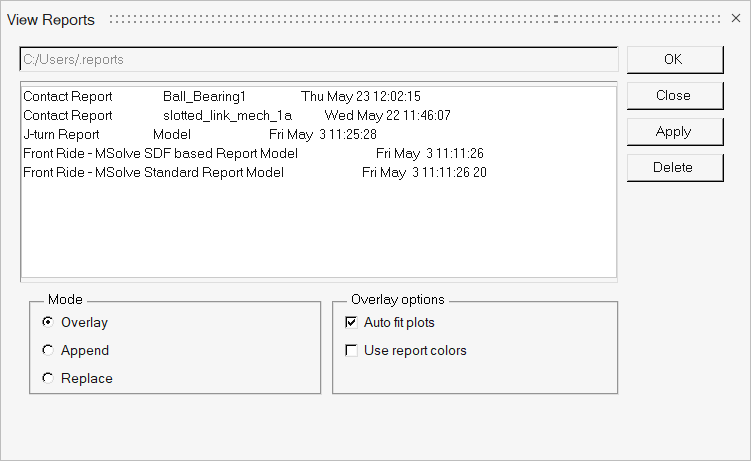

図 1. View Reportsダイアログ
  • レポートリストダイアログのオプションを使用すると、レポートを別のレポートの上にオーバーレイしたり、古いレポートを新しいレポートで置き換えたりすることができます。
  • 標準レポートを作成すると、解析の結果が確認できます。また、プロットウィンドウやアニメーションウィンドウを使用して、結果のデータの検証を行うことも可能です。
  • レポートログは、.reportsというファイルで存在し、その場所はpreferences.mvwファイルに*RegisterReportsLog()ステートメントで記述されています。

レポートの表示

  1. AnalyzeリボンのResultsツールグループから、Reportsアイコンをクリックします。
  2. レポートリストからレポートを選択します。
  3. Modelの下で、Append、Overlay、またはReplaceを選択します。
  4. Overlayオプションの下で、Auto fit plotsまたはAuto color plotsを選択します。
  5. Applyをクリックします。
    レポートが追加、オーバーレイまたは置換されます。
    レポート定義がすでに存在する場合は、以下のオプションとともにメッセージが表示されます：
    Overwrite
    既存の定義が一度に1つずつ、一致する新しい定義で上書きされます。
    Overwrite All
    既存の定義がすべて一致する新しい定義で上書きされます。
    Stop
    操作が中止されます。
