EMラティスメッシング

EMラティスメッシングは、2Dおよび1Dジオメトリの入力に対して軸に平行なメッシュを生成する手法です。

EMラティスメッシュの作成

  1. 2Dリボンでサーフェスメッシュツールセットの横の矢印をクリックし、オプションリストからEM Lattice（EMラティス）を選択します。
    EM Lattice Meshツールが開きます。
  2. ”Lines”または”Surfaces”セレクター、あるいはそれら両方を使用して、1Dまたは2D（あるいはそれら両方）のエンティティを選択します。
  3. ”Origin”に、入力エンティティを考慮する必要があるドメイン境界ボックスの左隅の位置を指定します。

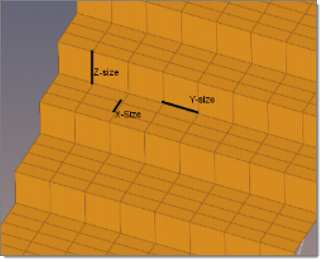

  4. ”Voxel size”に、x、y、およびz軸のそれぞれに沿った格子サイズの離散化を指定します。


  5. ”Num voxels”に、領域境界ボックスの右隅を定義する僕セルの数を入力します。
    入力した値によって、軸に沿ったボクセルの数で、境界ボックスの長さ、幅、および高さが定義されます。ドメイン境界ボックスの右端は、次のように計算されます：

    voxelszx * meshextx,voxelszy * meshexty,voxelszz * meshextz

  6. Meshをクリックします。

格子メッシュは、指定した境界ボックス内に作成されます。
