スタイルの変換

Convertオプションを使用すると、特定のスタイルのコネクターを別のスタイルに変換できます（スポットコネクターをボルトコネクターに変換するなど）。

開始する前にConvert Settingsを定義します。

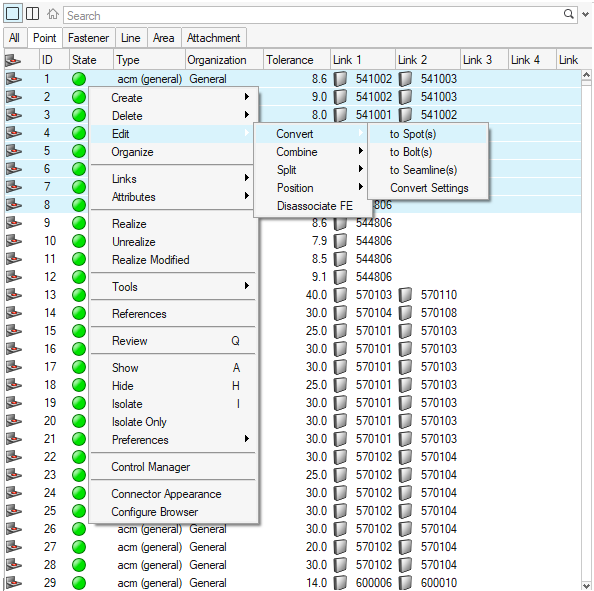

変換したいコネクターをハイライト表示し、右クリックしてコンテキストメニューからConvert > Style（spot、bolt、seamline）を選択します。
図 1.


変換されたコネクターは、アンリアライズされUndefinedフォルダーに配置されます。コネクター変換後に変換前の元の状態に戻すことはできません。レイヤーの数、トレランス、およびリンク情報だけは残ります。

Convert Settings

コネクターがどのように変換されるかを定義するために使用される設定。

Convert Settingsには、コネクターを右クリックし、コンテキストメニューからConvert > Convert Settingsを選択してアクセスします。
表 1.
オプション 詳細
Maintain as Line 変換後にラインコネクターをラインコネクターとして保持するには、Maintain as Lineチェックボックスを選択します。このチェックボックスがオフである際には、ラインコネクターは各コネクターポイント毎に単一のポイントコネクターに変換されます。
注: このオプションは、スポットまたはボルトラインをシームラインに変換する場合にのみ適用可能です。
