配置
最も遠い2つの定義済みリンクの中心またはそのソース位置の間にコネクターを配置します。
制約事項: 配置では、ボルトコネクターと面コネクターはサポートされていません。
配置するコネクターを右クリックし、コンテキストメニューからを選択します。
ソース位置は、中心に配置される前のコネクターの位置です。図 1.

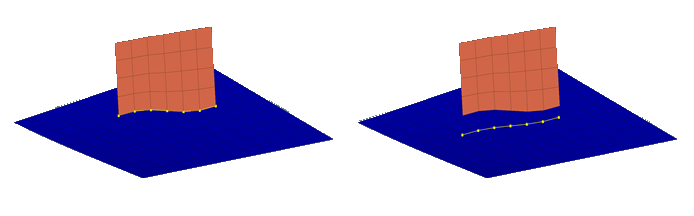

ラインコネクターの場合、個々の各コネクターポイントが中心に配置されます。図 2.
注: コネクターのソース位置は、センタリング中にコネクター上に保存されます。そのため、元の位置に戻ることができます。ソース位置を現在の位置にリセットする、特定のアクションがあります。これは、例えば、コネクターの分割時または移動時に起こります。また、ソース位置は、現在のセッションでのみ使用可能であり、HyperMeshファイルにも.xmlファイルにも保存されません。
コネクターがリンク保護オプションuse extra linksを使用して定義されている場合、中心への配置により、予期しない結果がもたらされる可能性があります。これは、最終的なリアライゼーションに必要ない場合でも、有効な投影があるすべてのリンクが考慮されるためです。
Position Settings
コネクターがどのように変換されるかを定義するために使用される設定。

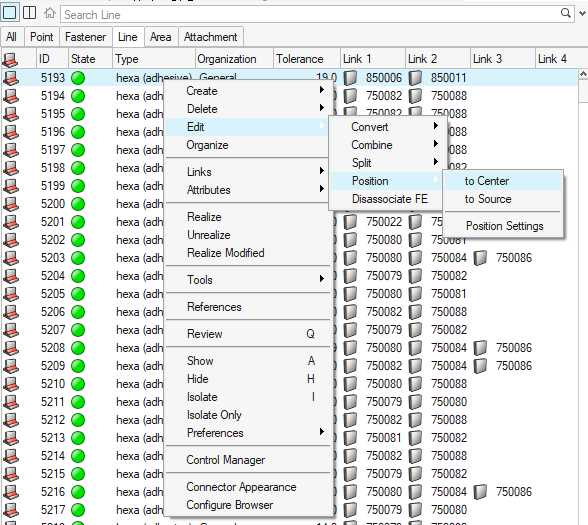

Position Settingsには、コネクターを右クリックし、コンテキストメニューからを選択してアクセスします。
| オプション | 詳細 |
|---|---|
| Consider only | これらの設定は、コネクター選択を、意図した配置にするために考慮すべきコネクターのみにフィルタリングするために役立ちます。選択された属性があるコネクターのみが考慮されます。
|
| Upon Positioning | すでにリアライズされているコネクターの配置中または配置後に有限要素表現のために使用する機能です。
|
