分割

スポットまたはボルトラインコネクターを個々の単点コネクターに分割します。

開始する前にSplit Settingsを定義します。

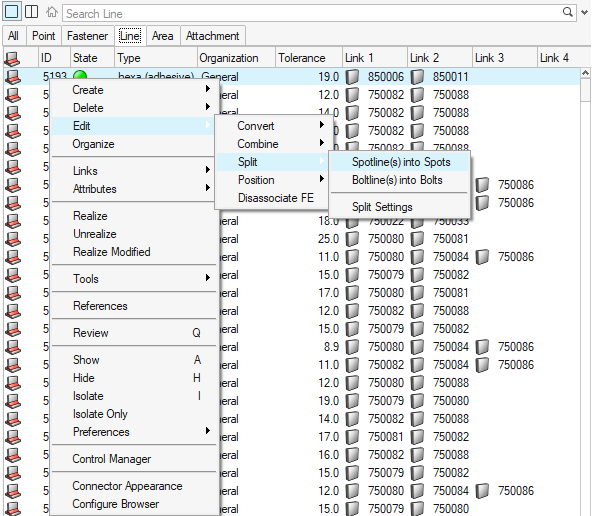

分割したいコネクターを右クリックし、コンテキストメニューから Split > Styleオプションを選択します。
スタイルが異なるハイライトされたコネクターは、分割操作の対象とはみなされません。
図 1.


分割設定から要求されない限り、リアライズされたラインコネクターの分割操作では、個々の単点コネクターはアンリアライズされません。新しく作成される分割コネクターは、元のコネクターのコンポーネント内に作成されます。

Split Settings

コネクターがどのように分割されるかを定義するために使用される設定。

Split Settingsには、コネクターを右クリックし、コンテキストメニューからSplit > Split Settingsを選択してアクセスします。
表 1.
オプション 詳細
Unrealize リアライズされたラインコネクターの分割操作では、個々の単点コネクターはアンリアライズされません。
