エンティティの検索と表示

他の選択されたエンティティとの連続性または近接性に基づいてエンティティを検索し、表示します。

  1. ビューコントロールツールバーでをクリックします。
  2. ガイドバーから、出力エンティティタイプを選択します。
  3. 必要な機能を選択します：Attached to（ 接続）、Nearby、またはShared by（共有）
  4. 検索操作を実行する入力エンティティを選択します。
ヒント: 検索機能は選択が行われるたびに自動的に実行されます。これを手動で行うには、をクリックして自動モードを無効にし、をクリックして検索操作を実行します。

Attached To機能

Attached to機能は、選択した有限要素または形状エンティティにアタッチまたは接続されているエンティティを検索します。

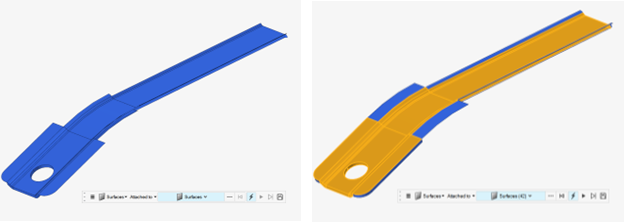

例えば、選択したサーフェスに接続されたサーフェスを検索します。

図 1.


  • - 接続されたエンティティの次のレイヤーを表示。
  • - 選択したエンティティに接続しているすべてのエンティティを検索。これは、選択したエンティティに接続するエンティティがなくなるまで、 を繰り返しクリックすることと同じです。
  • - 見つかったエンティティをユーザーマークに保存。保存された選択項目を後で使用する場合、右クリックし、コンテキストメニューからSelect > Retrieve Selection コンテキストメニューを選択します。
制約事項: とは、出力と入力のエンティティタイプが一致した場合のみ有効になります。 例えば、選択したサーフェスに接続されたサーフェスを検索します。

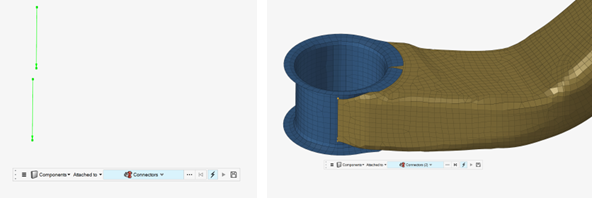

Attached to機能は、入力エンティティと同じでないエンティティを検索するためにも使用できます。例えば、図 2は、選択されたコネクターに接続されたコンポーネントが見つかったことを示しています。

図 2.


Nearby機能

Nearby機能は、指定距離内（Radius入力欄で変更可能）にある、選択したエンティティの近くにあるエンティティを検索します。

デフォルトの半径値は10。Entitiesをクリックして、出力エンティティリストを表示し、そこから選択することができます。

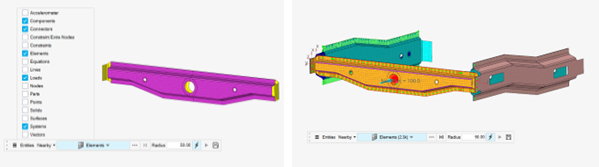

図 3に示す例では、選択された要素の半径50以内にあるコネクター、荷重、座標系とともに、すべての有限要素が検索されます。

図 3.


共有機能

共有機能は、2つまたはそれ以上の選択されたエンティティと共有しているエンティティを探します。

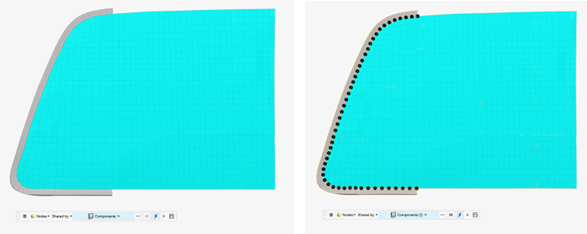

図 4に示す例では、選択された2つのコンポーネント間で共有される節点が検出されます。

図 4.


オプション

Action
検索されたエンティティを表示するか隔離表示するかを選択します。
Show IDs
検索されたエンティティのID表示をオンにします。IDクリアは無効になります。
Highlight found entities
アクションが Showに設定されている場合、このオプションは検出されたエンティティを強調表示します。
注: Attached toを選択した場合のみ適用されます。
Save input selection to mark
検出されたエンティティとともにマークする入力選択を保存します。
Include tied contact
タイド接触をチェックする際に、タイド接触を含めます。
注: RadiossおよびLS-DYNAプロファイル使用時のみ利用できます。
Check projection
タイド投影をチェックします。
注: RadiossおよびLS-DYNAプロファイル使用時のみ利用できます。
Include constraints
有限要素の連続性をチェックする際に、タイド接触投影を含めます。
Include realized FE
コネクターとリアライズ後のFEの検索します。
Free edges
ラインを検索する際にサーフェスエッジも対象とします。
Shared edges
ラインを検索する際に共有エッジも対象とします。
Non-manifold edges
ラインを検索する際にノンマニホールドエッジも対象とします。
Suppressed edges
ラインを検索する際に除去エッジも対象とします。
Found nodes
検出された節点をマークに追加するか、一時節点としてマークするかを選択します。
Search method
周辺 のエンティティを検索する際、検索方法をSphereまたはBoxから選択します。
