応答変数の削除

最適化ウィザードから応答変数を削除することで、それをスタディから削除できます。

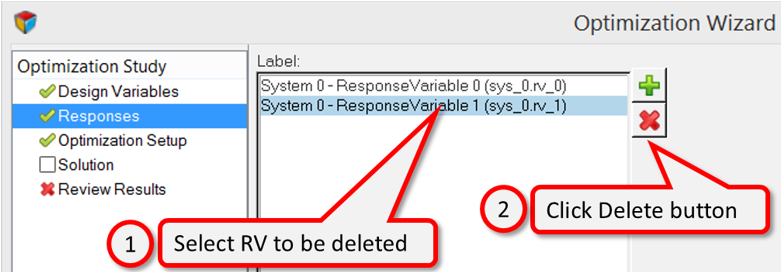

応答変数を削除するには、それをリストから選択してDeleteボタンをクリックします。

ヒント: モデルブラウザで応答変数を右クリックしてDeactivate > Selected Objects(s)の順に選択することにより、最適化ウィザードの外部でその応答変数を削除することもできます。

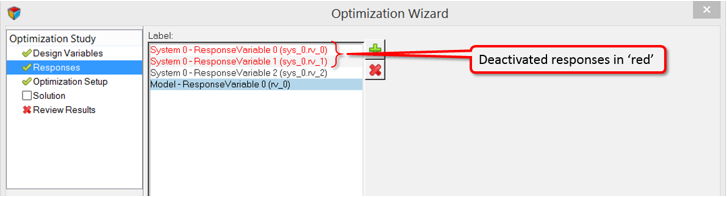

このように削除した応答変数は、最適化ウィザードでは‘赤色’で強調表示され、最適化スタディで考慮されなくなります。
