Abaqus応力結果のポスト処理

HyperView は、結果ファイル内に用意される下記の結果データを表示します:

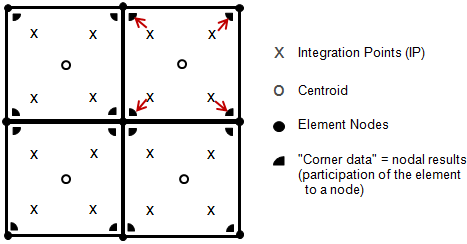

  • Centroid data - 中心データは、ソルバーによって既に平均化された値または積分点(ソルバーに依存)
  • Integration pointsまたはNodes(ソルバーに依存) - これらの結果は"要素境界"、すなわち、それぞれが特定の要素の節点への寄与で、したがって、その要素のコーナーデータとなります
1.


ContourパネルのUse corner dataオプションでは、各要素内で使用可能なコーナー結果を補間することにより、カラーバンドを表示することが可能です。また、Averaging methodドロップダウンメニューを使って、結果をコンター表示するために使用される結果の座標系を選択できます。
2.


  • Use corner data - 要素における値の可視化に中心値またはコーナーデータが使用されるかをコントロール

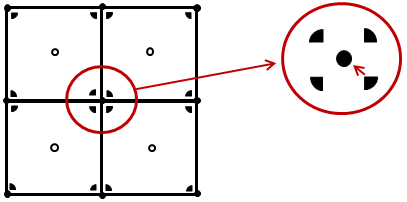

  • Averaging method - 共有される要素節点においてこのデータをどのように可視化するかをコントロール
3.


HyperViewで各コーナーデータや平均化のオプションがどのように表示されるかの例

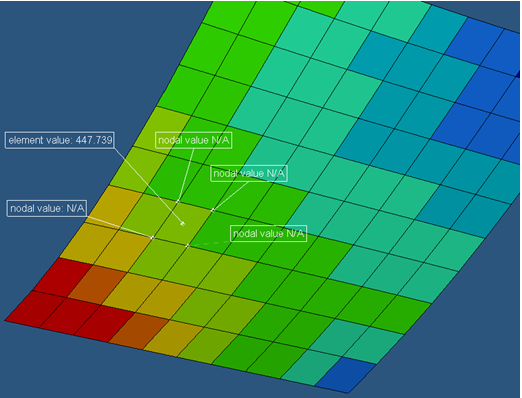

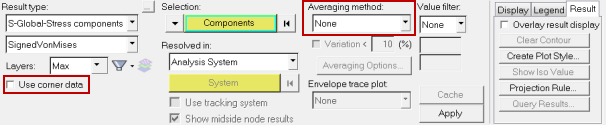

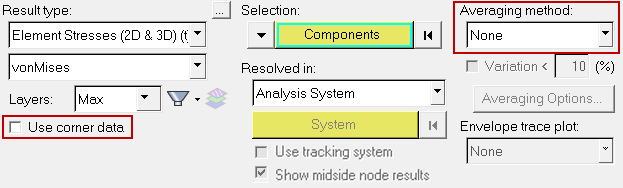

Use corner data オフ、Averaging method: None

4.


5.

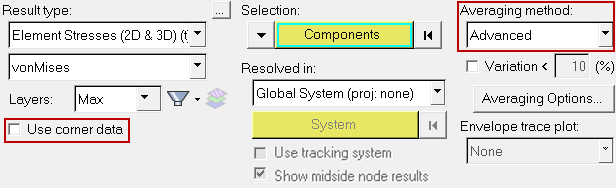

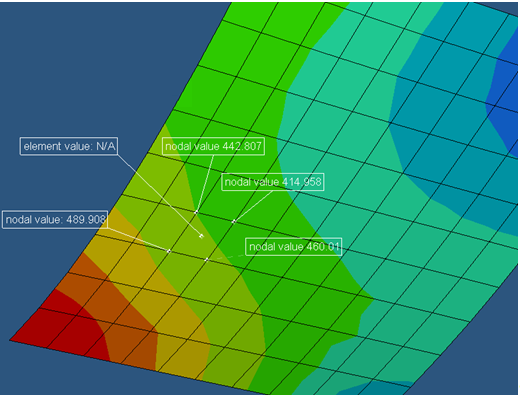

Use corner data オフ、Averaging method: Advanced

6.


7.

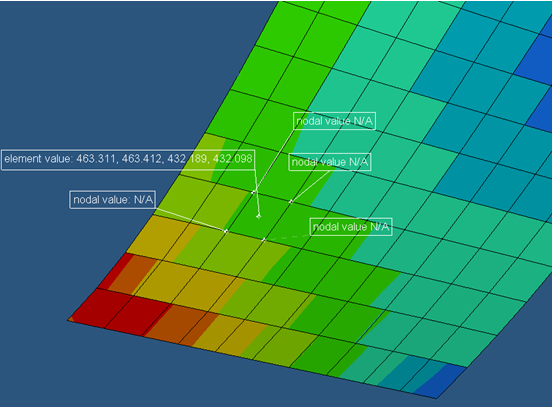

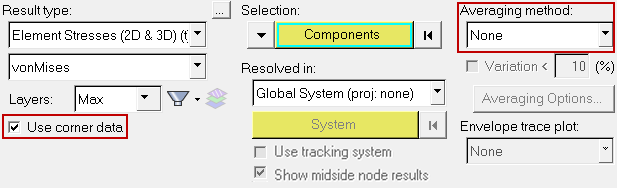

Use corner data オン、Averaging method: None

8.


9.

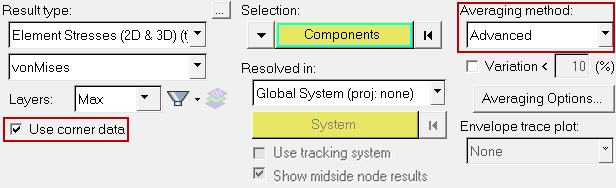

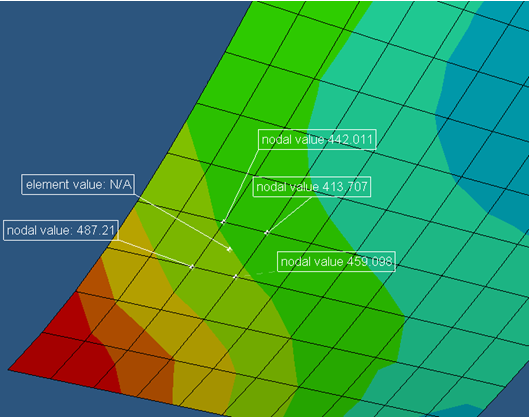

Use corner data オン、Averaging method: Advanced

10.


11.


詳細については、Abaqusの結果のContourパネルトピックをご参照ください。
