Entitiesのレビュー

レビューモードでは、選択したentitiesをそれらの表示状態とは関係なくレビューできます。

制約事項: HyperMeshでのみ使用できます。
  1. レビューするentitiesを選択します。
    注: 1度に1つのタイプのentityのみをレビューできます。
  2. レビューモードを起動します。
    • ブラウザから選択したentitiesを右クリックしコンテキストメニューからReviewを選択します。

    • Q ブラウザキーを押します（ブラウザで作業している場合のみ）。

  3. 次のいずれかの方法でレビュー対象のentitiesを調整します。
    • ブラウザで、上方向キーと下方向キーを使用します。
    • 新しいentityを選択することで、あるentityから別のentityへ、レビュー選択が切り替わります。
    • 同じタイプのentitiesを追加または削除します。
  4. 次のいずれかの方法でレビューモードを終了します。
    • ブラウザ内の選択したentityを右クリックし、コンテキストメニューからReviewを選択します。

    • Q ブラウザキーを押します（ブラウザで作業している場合のみ）。

    警告: 他の相互作用モードが競合する可能性がある場合、レビューモードは自動的にオフになります。
    • 次の場合にはレビューはリセットされます：
      • 異なるタイプの2つのentitiesを選択する
      • モデル色表示を切り替える
      • FEスタイルおよびGeomスタイルを変更する
      • ブラウザまたはブラウザビューを切り替える
      • ブラウザをアンドッキングする
      • Reviewをサポートしていないブラウザ内でクリックする
      • データを変更する
    • 次の場合にはレビューはリセットされ無効化（Reviewがオンの場合）されるか、無効化（Reviewがオフの場合）されます：
      • パネルまたはパネルを参照するプルダウンメニューが開かれたままになっている
      • モデル色表示を板厚または要素品質に切り替える
      • Spherical Clippingパネルが開かれている

モデリングウィンドウ内のレビュー対象のEntitiesの色

レビュー対象のEntitiesは、モデリングウィンドウでは現在の表示スタイルで表示されますが、レビュー対象外のその他すべてのentitiesは、半透明で表示されます。

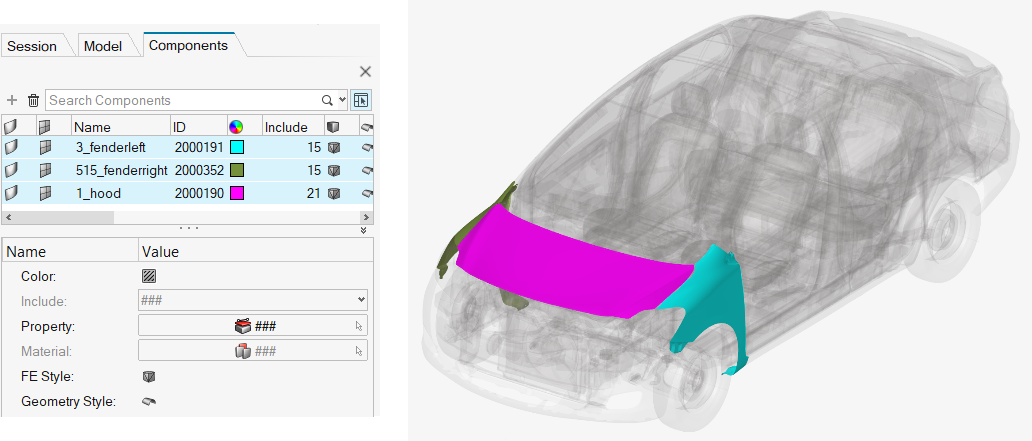

図 1. Reviewモードで選択されている２つのコンポーネント


表示スタイルが割り当てられていないレビュー対象のEntitiesは、黄色で表示されます。

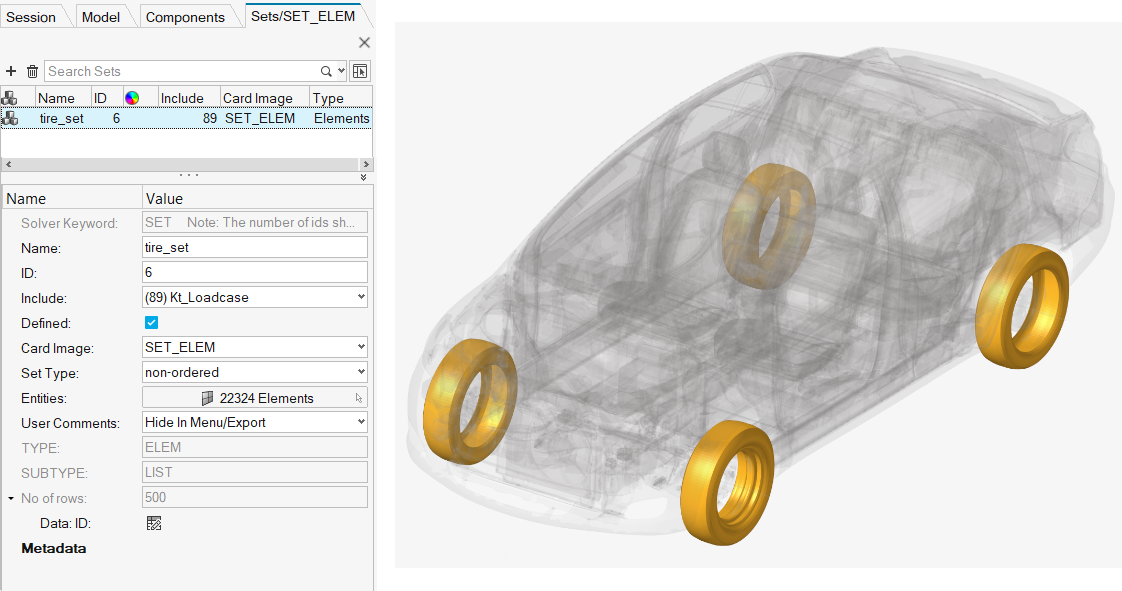

図 2. Reviewモードで選択されているセット


単一のグループentityがレビュー対象である場合は、接触ペアのメインサーフェスが青色で表示され、セカンダリサーフェスが赤色で表示されます。レビュー対象のサーフェス定義が1つしかない場合、それは赤色で表示されます。
図 3. Reviewモードで選択されている単一の接触ペア

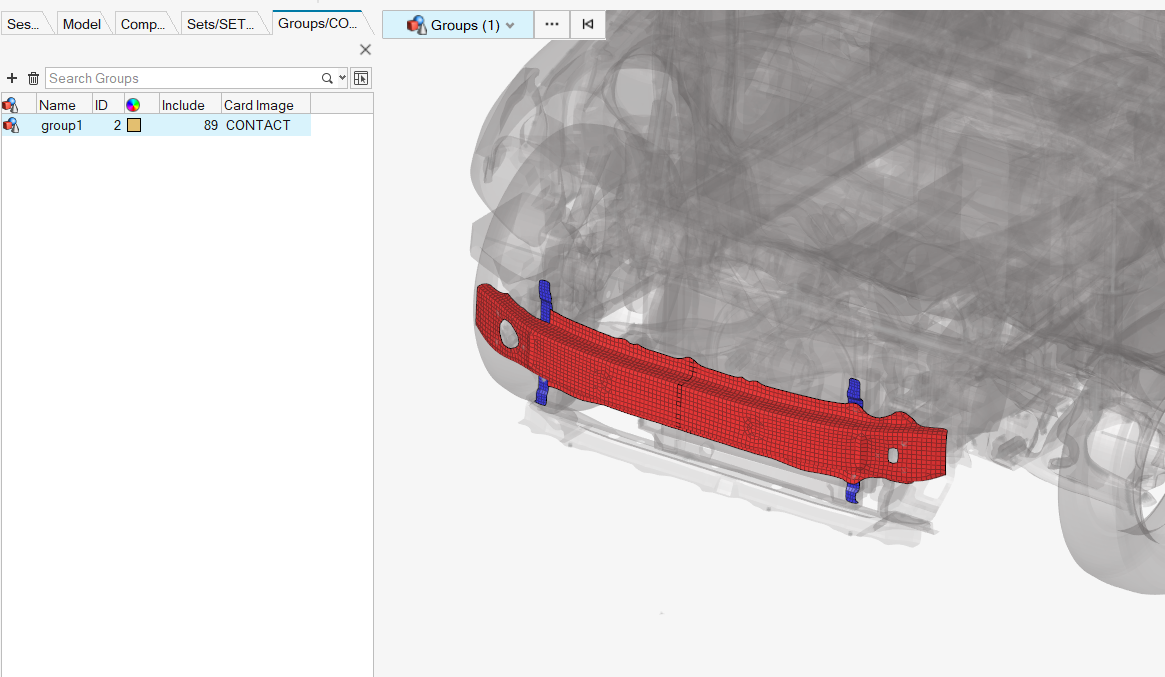

複数のグループentitiesがレビュー対象のサーフェス定義が1つしかない場合、それは赤色で表示されます。
