Entity参照の表示

Referenceブラウザを開き、選択したentitiesとモデル内の他のentitiesとの関係を階層ツリー構造で表示します。

制約事項: HyperMeshでのみ使用できます。
  1. ブラウザ、モデリングウィンドウ、またはエンティティエディターでentitiesを右クリックしてコンテキストメニューでReferencesを選択します。
    Referenceブラウザが開きます。

    モデル内のentitiesのうち、選択されたentitiesと関係を持つものがすべて表示されます。

  2. 次のいずれかの方法で、さまざまなentitiesに参照操作を適用します。
    • entityをダブルクリックします。
    • entityを右クリックしてコンテキストメニューからReferencesを選択します。
    すべてのクロスリファレンス操作の結果はブラウザに表示されます。
  3. ブラウザの上部にある進むと戻るボタンをクリックし、クロスリファレンスの状態間を移動します。

SimplifiedビューとDetailedビューの切り替え

Referenceブラウザには、次のような2つビューがあります：SimplifiedとDetailed。

Referenceブラウザでビューを切り替えるには、空白領域で右クリックし、Detailed Viewオプションを切り替えます。

Simplifiedビュー

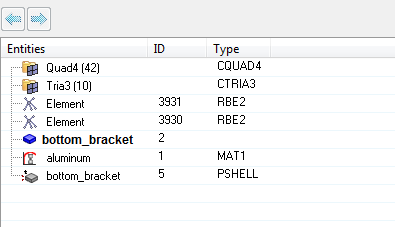

図 1. Simplifiedビュー


Simplifiedビューでは、表示されているentitiesの名前、ID、タイプ、インクルードファイルを表示します。クロスリファンレスで選択されたentitiesは太字で表示され差別化されます。選択されたentitiesの参照はエンティティの下に表示され、クロスリファレンスはエンティティの上に表示されます。

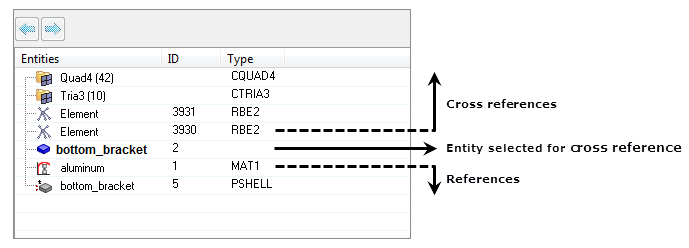

図 2. コンポーネントの参照とクロスリファレンス


相互参照されているentitiesは、階層のないリストとして表示されます。指定されたentityまたは要素設定のインスタンスが5つを超える場合、entitiesはフォルダー内に表示されます。要素と節点の場合、entitiesの数をフォルダーに含むことができないため、フォルダー内の詳細は与えられません。

また、要素は、タイプとコンフィグレーションによって分類されます。Rigid要素rbe3とspotweldは別々に表示されます。

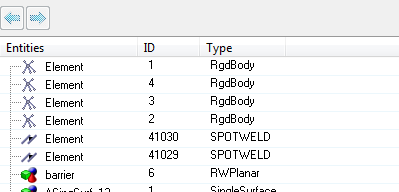

図 3. タイプとコンフィグレーションによる要素の分類


Detailedビュー

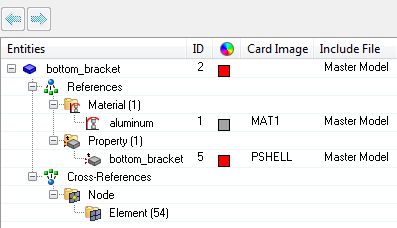

図 4. Detailedビュー


Detailedビューにおいて、関係するentitiesは、ReferenceフォルダーとCross Referenceフォルダーに分類されて表示されます。

Referencesは、 で表され、指定された選択によって参照されるentitiesに対応しています。階層は、モデル内の選択されたentitiesから辿って表示され、選択されたエンティティから参照されるentitiesがリストされます。コンポーネントの場合、Referencesフォルダーには、コンポーネントに含まれる要素、材料、プロパティが表示されます。

Cross Referencesは、で表され、指定された選択を参照するentitiesに対応しています。階層は、モデル内の選択されたentitiesを遡って表示され、選択されたエンティティを参照するentitiesがリストされます。コンポーネントの場合、Cross-referencesフォルダーには、選択されたコンポーネントを参照するグループ、セット、出力ブロックなどが表示されます。また、コンポーネントの場合、Cross-referenceはNode（）とElement（）というサブフォルダーを持ち、選択されたコンポーネントの節点または要素が参照されるエンティティが一覧表示されます。

Detailedビューでは、表示されているentitiesの名前、ID、表示色、カードイメージ、インクルードファイルを表示します。節点と要素はReferenceまたはCross-referenceフォルダー内で個々に表示されることはありませんが、各entity'sの数はフォルダーの横に表示されます。

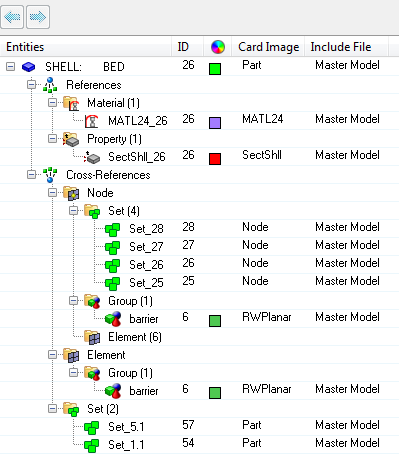

図 5. Referenceブラウザでの詳細ビュー


参照の表示の変更

Referenceブラウザで参照をどのように表示するのかを制御します。

Referenceブラウザ内の空白領域を右クリックし、コンテキストメニューから参照表示オプションを切り替えます。
List References
ブラウザでReferencesフォルダーを表示または非表示にします。Referenceフォルダーには、選択されたentityによって参照されるすべてのentitiesが含まれます。デフォルトでは、Referenceフォルダーは表示されます。
List Cross-References
ブラウザでCross-referencesフォルダーを表示または非表示にします。Cross-referencesフォルダーには、選択されたentityを参照するentitiesが含まれます。デフォルトでは、Cross-referencesフォルダーは表示されます。
Merge Results
選択されたentities（これらはさまざまなentityタイプのものである可能性があります）の結果をグループ化し、ブラウザに一覧表示します。デフォルトでは、Referenceブラウザにより各entityが種類順に表示されます。

ReferenceブラウザでのEntitiesのレビュー

モデリングウィンドウで選択した参照entitiesのみを表示してレビューします。

このオプションは、Referenceブラウザにリストされているすべての個別entitiesを対象としますが、フォルダーレベルは対象外です。
  1. Referenceブラウザでentityを選択します。
    注: 一度にレビューできるのは1つのentityのみです。
  2. 右クリックしてコンテキストメニューからReviewを選択します。
    選択したentityがモデリングウィンドウで内でハイライト表示され、他のすべてのentitiesはグレー表示されます。

    接触、境界条件など、それ自体はentitiesを持たず、他のentityを参照するカードイメージの場合（つまりはセットの場合）、セットに含まれるentitiesがReferenceブラウザでハイライト表示されます。

  3. レビューモードを終了するには、Referenceブラウザ内を右クリックして、コンテキストメニューからReset Reviewを選択します。
