パラメトリックトリミングの実行

Split: Parametricツールを使用して、除去された固定ポイントを復元します。

注: このツールでは、Ctrl + 左クリックによる固定ポイントの除去解除を除き、FEジオメトリがサポートされています。
  1. Topology（トポロジー）リボンからSplit/Stitch > Parametricツールをクリックします。
    図 1.


  2. オプション: ガイドバーから、Linesを選択すると、ラインがジョイント位置で分割されます。
    ジョイントは、以前にラインが結合された場所や、形状的特徴によって決まる場所に存在します。ジョイントはラインの定義履歴の一部なので、ラインがどのように作成されたかによって、ジョイントがある場合とない場合があります。
    1. 入力ラインを選択します。
    2. 表示されたジョイントのいずれかをクリックすると、その位置で線が分割されます。
    分割は自動的に行われます。

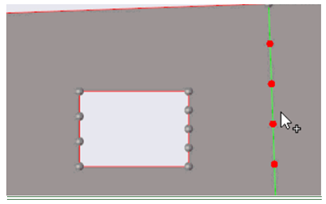

  3. Ctrlキーを押しながら、サーフェスのエッジを左クリックしてプレビューを表示します。
    図 2.

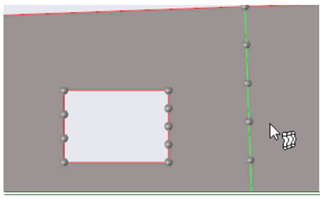

  4. プレビュー結果を確定して除去された固定ポイントを復元します。
    図 3.


  5. ガイドバーの Splitをクリックします。
    サーフェスエッジの固定ポイントが除去されている場合は、Controlキーを押しながら、サーフェスエッジを選択します。除去された固定ポイントのプレビューが表示されます。
ヒント: スナップポイントを使用して、終点、中間点、中心点など、モデル上の定義済みポイントに固定ポイントを作成します。
