サーフェスで分割
Split: Surfacesツールを使用して、サーフェスを使用してサーフェスとソリッドを分割します。
注: FEジオメトリサーフェスと他のFEジオメトリサーフェスとの分割はサポートされていますが、extend trimmerオプションはサポートされていません。
-
Topology（トポロジー）リボンからツールをクリックします。
図 1.
- ガイドバーのターゲットセレクターからSurfacesまたはSolidsのいずれかを選択します。
- ターゲットのサーフェス / ソリッドを選択します。
- オプション:
ガイドバーで
をクリックして分割のオプションを定義します。
- ガイドバーのToolセレクターをアクティブします。
- 分割に使用するサーフェスを選択します（複数選択可）。
- オプション:
分割された部分を確認します。
制約事項: ソリッドを分割する場合にのみ使用できます。
-
ガイドバーのReviewをクリックします。

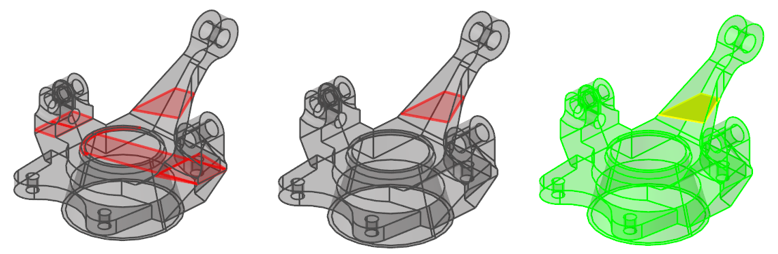

分割部分は下図の左のイメージのように表示されます。Shiftを押しながら左クリックしてセクションの選択を解除すると、下図の中央のイメージのように、目的の場所だけでソリッドをカットすることができます。最終的な結果は右側のイメージのようになります。
図 2.
-
ガイドバーのReviewをクリックします。
- ガイドバーのSplitをクリックします。
