要素の分割、入れ替え、結合

• 要素や要素のエッジを左クリックで分割します。
• 要素のエッジの入れ替えを行う場合は、Ctrlを押しながら要素やエッジを左クリックします。クリックするたびに置き換え可能なエッジ候補が順番に表示されます。
• ２つの三角形要素を結合する場合は、その要素で共有されるエッジをShiftを押しながら左クリックします。

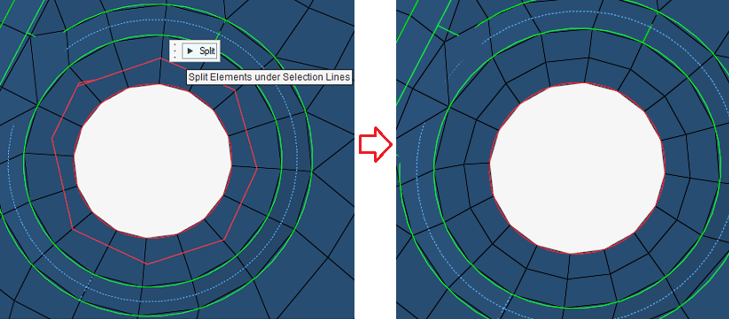

1. 連続した単一または複数のグラフィカルな分割線を描くことができます。
2. Splitをクリックします。

1. ガイドバーでをクリックして要素分割に使用するオプションを指定します。
2. 分割する要素を選択します。
3. プレート方法を選択します。
4. オプション：マイクロダイアログで、四角形要素を選択された詳細オプションに基づいて三角形要素に分割します。

   Shortest

   四角形要素を可能な限り最も短い対角線で三角形に分割します。

   Aligned

   すべての三角形要素の対角線を同じ方向に揃えます。

   Unionjack

   四角形要素を分割してユニオンジャックのメッシュパターンを作成します。

   Largest angle

   四角形要素を可能な限り最も長い対角線で三角形に分割します。

5. オプション： 分割 の方向を反転できます。
6. Splitをクリックします。

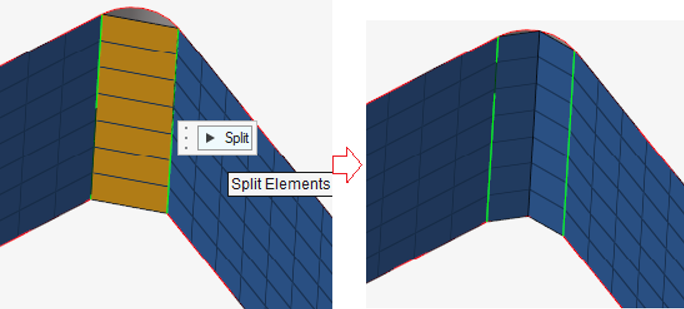

注: フィレットや湾曲するフェイスで要素を分割した場合、デフォルトでは分割時に中間節点が親エッジ / 曲面に投影されます。

1. 分割する要素を選択します。
2. ソリッド要素を分割する方法を選択します
   • Hexas: ヘキサ要素に分割します。
   • Tetras: 最小数のテトラ要素に分割します。
   • Symmetric: 対称:CFDに適した四面体の対称セットに分割します。
3. Splitをクリックします。

分割オペレーターはすべて1次および2次要素の両方に作用します。

1. 分割 / 結合 / 削除方向を定義する節点を選択します。

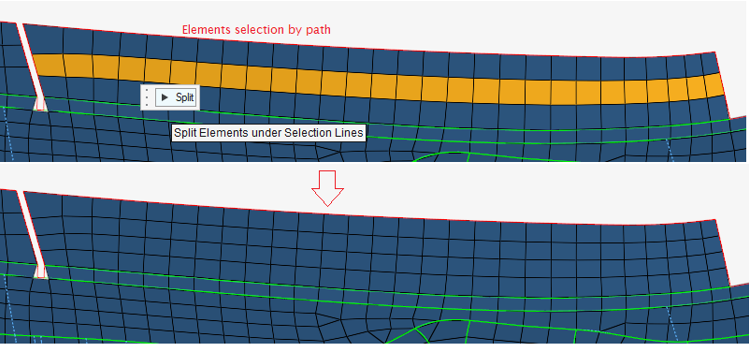

   続けて2つの節点を選択して、方向を指定します。同時に複数の節点ペアを選択することができますが、それは、隣り合わせになっている節点である必要があります。Advanced Selectionで、By Pathを選択することで、複数分割を定義できます。これは、分割にのみ有効です。

2. レイヤー方法を選択します。
   • Split: エッジに沿ってヘキサ要素を分割します。層を分割する際のバイアシングのためのオプションを選択できます。
   • Combine: :隣り合う要素を結合します。
   • Delete: 要素の層を削除します。
   • :Diagonal: 対角線に沿って1つの要素を分割します。
3. オプションで、Elementsチェックボックスを選択し、分割する要素を選択します。
4. をクリックします。

1. 分割する要素を選択します。
2. Combineをクリックします。
