SoftSoil Tire Graphicsタブ

SoftSoil Tire Graphicsタブは、SoftSoil Tireと対応するSoftSoil Roadプロパティファイルが選択されているときに表示されます。このタブには、HyperViewでアニメーション化されたSoftSoilグラフィックスを作成するためのオプションがあります。グラフィックスをアクティブにするためのチェックボックスが用意されています。グラフィックスシステムコレクターを使用して土壌グラフィックスシステムを選択できます。この土壌システムは、路面ツールを使用して路面を生成するときに作成されます（視覚化 - Road Toolsを参照）。これは、車両がその上を通過する際のSoftSoilの変形を示す、動くカーペットタイプのグラフィックスを作成するために使用されます。

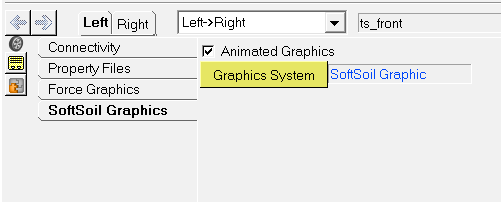

図 1. SoftSoil Tire Graphicsタブ
1つのモデル内に複数のAutoTireが存在する場合は、次の操作をお勧めします：
  1. それらのすべてで単一のグラフィックシステムを使用します。
  2. それらのすべてでAnimated Graphicsオプションを選択するか、選択解除します。

作成されたすべてのグラフィックスで、HyperView内のアニメーションにMotionSolve Grasubが内部的に使用されます。
