中立面プレートの編集
Midsurfaces（中立面）: Edit Plates（プレート編集）ツールを使用して、中立面プレートを確認および編集します。
中立面の作成に使用されるプレートのタイプは、中立面抽出時に決定されます。
-
2Dリボンからツールをクリックします。
図 1.

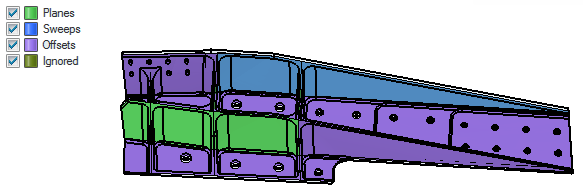

中立面プレートはプレートタイプ別に色分けされています。図 2.
- オプション:
ガイドバーで
をクリックして、プレート編集の表示オプションを定義します。
- 編集するサーフェスを選択します。
-

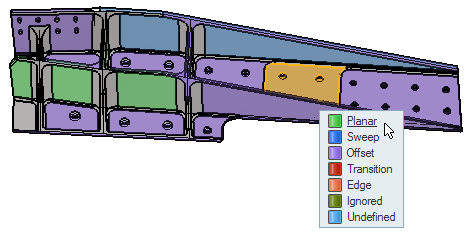

マイクロダイアログから、新しいプレートタイプを選択します。
図 3.
- ガイドバーでUpdate Midsurfacesをクリックします。
ヒント:
- サーフェスを選択する場合、右クリックして コンテキストメニューから Select Opposite オプションを選択することで、反対側のサーフェスを選択できます。
- 面タイプの表示、非表示、および選択対象のみ表示するには、モデリングウィンドウの右上隅の凡例を使用します。
プレートとサーフェスのタイプ
中立面を編集する際に使用するプレートとサーフェスの種類の違い。
- Midsurface
- シェルのメッシュ作成で使用する薄肉ソリッドを表現するために作成するサーフェス。
図 4.
- Planes
- 連続した平坦なプレート。
図 5.
- Sweeps
- 形状のコンターを辿る連続したプレート。
図 6.
- Offsets
- ソース形状の片側からオフセット配置したプレート。
図 7.
- Transitions
- 独立したプレートを接続するサーフェス。
図 8.
- Edges
- 中立面の境界を定義するサーフェス。
図 9.
- Ignored
- 中立面の抽出時に無視されるサーフェス。
- このプレートタイプは、複雑なモデルを扱う場合に便利です。
図 10.
- Unidentified
- プレートタイプが割り当てられていないプレート。
- 中立面の抽出前にUnidentifiedプレートにプレートタイプを割り当てなかった場合、中立面抽出プロセス時にプレートタイプが割り当てられます。
図 11.
