中立メッシュの検査

Midmesh（中立メッシュ）: 中央から逸脱している節点、ソリッドエッジから逸脱している節点、ソリッドから逸脱している節点、ソリッドエッジから逸脱しているエッジ、中央から逸脱している要素中心など、ジオメトリの中央から逸脱している節点を表示 / 修正するための検査ツール。この修正では、節点の移動または要素の分割によってメッシュの位置が中央になるように修正します。

  1. 2DリボンからMidmesh（中立メッシュ） > Inspect（検査）ツールをクリックします。
    図 1.


  2. ガイドバーでをクリックして検査オプションを定義し、中央からの逸脱量としてメッシュに許容する値を指定します。
  3. ソースジオメトリを選択します。
  4. Midmeshセレクターをクリックして、検査する中立メッシュエンティティを選択します。
  5. 中立メッシュからの逸脱量が指定のしきい値を超えている節点、エッジ、および要素を探して、それらを詳しく扱うための節点 / 要素セットを作成します。
    1. ガイドバーのFindをクリックします。
    2. またはをクリックして、中央からの逸脱量として特定した値を確認します。

      特定した問題が修正対象として自動的に選択されます。

    3. またはをクリックして、見つかった要素周囲のレイヤー数を調整します。
    4. モデリングウィンドウの右上にある凡例を使用して、個々のチェックタイプの表示状態を制御します。
    5. 問題となっているクラスターをすべて表示するには、をクリックします。複数のソースジオメトリまたは中立メッシュエンティティを選択するには、Backをクリックします。
  6. 次の方法で中立メッシュの問題を修正します：
    • ガイドバーのFixをクリックして、表示されたすべてのクラスターを修正します。
      注: Fixをクリックすると、特定した要素クラスターセットがクリアされます。
    • モデリングウィンドウで問題の上にカーソルを移動し、左クリックしてそれらを1つずつ修正します。

      問題が修正可能な場合は、カーソルの横にチェックマークが表示されます。

中立メッシュの問題を検出するオプション

Midmesh（中立メッシュ）：検査ツールガイドバーでをクリックして以下の各オプションにアクセスします。

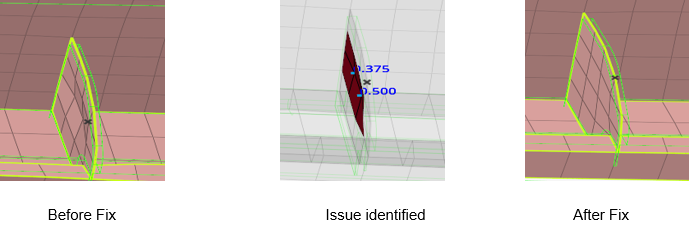

Nodes off middle
中央から逸脱しているすべての節点クラスターを探します。
図 2.

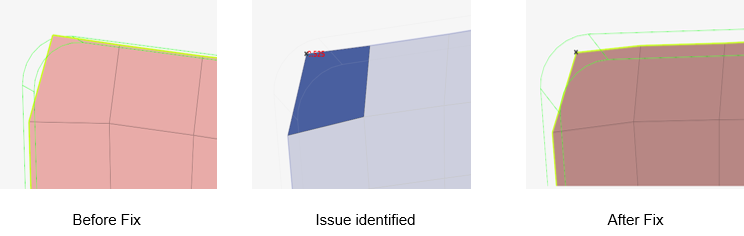

Nodes off solid edge
ソリッドエッジから逸脱しているすべての節点クラスターを探します。
図 3.

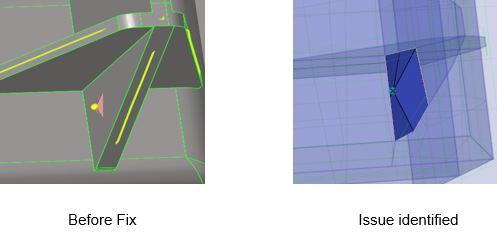

Nodes out of solids
ソリッドから逸脱しているすべての節点クラスターを探します。このような問題は、自動修正されないので、修正不能な問題に分類されています。
図 4.

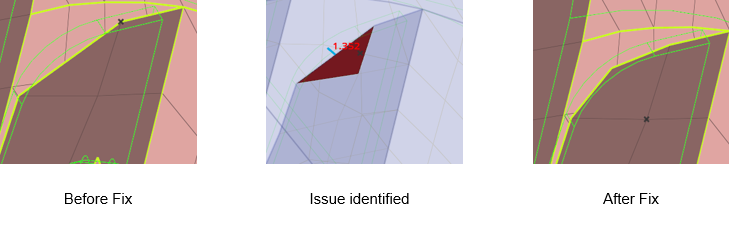

Edges off of solid edge
ソリッドエッジから逸脱したすべてのエッジクラスターを探します。
図 5.

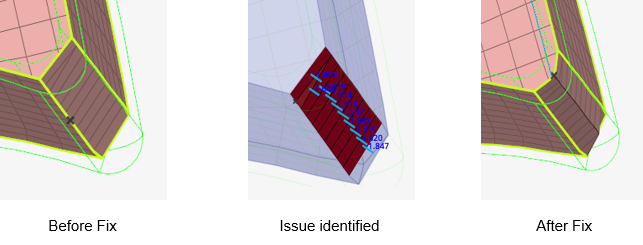

Element centers off middle
中心が中央から逸脱したすべての要素クラスターを探します。
図 6.
