フロントダブルウィッシュボーン式サスペンション（1pc LCA）

ショート / ロングアーム（SLA）サスペンションは、ダブルウィッシュボーンサスペンションとも呼ばれています。SLAという名称は、コントロールアームの長さに由来します。ロアアームは一般的に長くなっており、適切なスプリングレバー比を実現します。アッパーアームは一般的に短くなっており、適切なキャンバーカーブを実現します。このサスペンションは、乗用車、小型トラック、および独立サスペンションの大型トラックで広く使用されます。

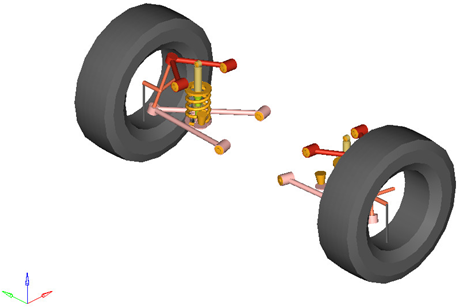

図 1. １ピース仕様のロアコントロールアームを持つフロントダブルウィッシュボーン式サスペンションとオプションのサブシステム：コイルスプリング、ショックアブソーバー、および外部ジャウンスバンパーのサブシステム

従来のデザインでは、コイルスプリング（または任意でトーションバー）、ショックアブソーバー、およびジャウンスバンパーは、ロアコントロールアームとシャシーの間で機能します。ロアコントロールアームは荷重の大部分を支持し、ナックルにおけるロアの球ジョイント位置の動きを定義します。アッパーコントロールアームは軽い荷重を支持し、ナックルにおけるアッパーの球ジョイント位置の動きを定義します。ナックルのステアリングモーションは、ステアリングシステムのタイロッドおよびモーションによって制御されます。車両ライブラリでは、ステアリングシステムにタイロッドが含まれています。

モデルでの使用

ダブルウィッシュボーン式システムは、車両半分の解析またはフルビークルの解析のどちらかで使用できます。デフォルトの形状および質量は乗用車または小型トラックと同じですが、モデルおよびデータは、大型トラックから縮尺モデルの車まで、任意のサイズの車両を反映するように修正できます。

注:

ホイールボディは、タイヤおよびリムの質量と慣性を表します。
ホイールハブボディは、ブレーキローターなど、回転する他のボディの質量と慣性を表しますが、サスペンションを駆動する場合、このボディではハーフシャフトの質量と慣性は使われません。ホイールハブおよびブレーキローターには、関連するグラフィックスはありません。
ホイールおよびホイールハブのパーツでは、重心としてWheel CGの位置が使用されます。
各ボディの重心（CG）は、ボディの形状から推定されます。その数式はPointパネルにコード化されていて、グラフィカルユーザーインターフェースで表示できます。より正確なCG位置がわかる場合は、それを使用してください。
アッパーコントロールアームのブッシュは、それぞれの軸が平行になるように定義されます。フロントブッシュが移動されると、フロントブッシュとリアブッシュの両方が、回転軸が同じになるよう再調整されます。ロアコントロールアームのブッシュの回転軸も、同様に定義されます。
サスペンションをコンプライアントからキネマティックに切り替えると、アッパーコントロールアームのブッシュが、前側ブッシュ位置にある単一の回転ジョイントに置き換えられます。この場合、前側ブッシュから後側ブッシュへのラインの方向に回転軸が設定されます。ロアコントロールアームのブッシュも、同じ方法で回転ジョイントに置き換えられます。
各ボディの重心（CG）は、ボディの形状から推定されます。その数式はPointパネルにコード化されていて、グラフィカルユーザーインターフェースで表示できます。より正確なCG位置がわかる場合は、それを使用してください。
サスペンションのナックルとステアリングタイロッドのポイントの間の球ジョイントの位置を指定するポイントは、ステアリングシステム内にあります。

ヒント:

Assembly Wizardを使用すると、サスペンションとサブシステムとの多彩な組み合わせを構築できます。グラフィカルユーザーインターフェースを使用して、システムを構築し、作成したモデルを理解することをお勧めします。
新しいサスペンションモデルを構築するときは、モデルに含まれるオプションのシステム（スタビライザーバーなど）をすべて使用してモデルを構築します。Projectブラウザを使用してオプションのシステムを直ちにオフにし、ベースサスペンションに対する解析を実行して適切な解が得られるようにします。オプションのシステムでデータを利用できるようになったら、これらオプションのシステムをアクティブにしてデータを読み込みます。

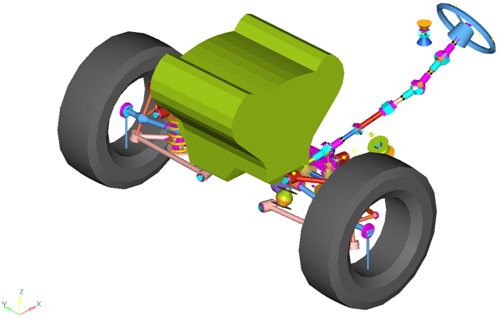

図 2. 1ピース仕様のロアコントロールアームがあるダブルウィッシュボーン式サスペンションを使用する車両前部半分のモデル

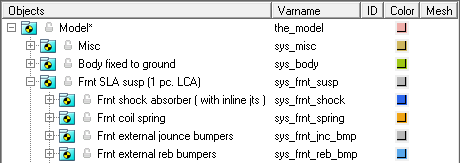

以下の図では、すべてのデータが読み込まれたフロントサスペンションモデルのシステムがProjectブラウザのビューに表示されています。フロントダブルウィッシュボーン式サスペンション（1 pc LCA）システムには、4つの”子”システムがあります。

図 3. 1ピース仕様のロアコントロールアームがあるSLAサスペンションを使用する、フロントハーフビークルモデルのシステムおよびサブシステムのブラウザ表示

ポイント

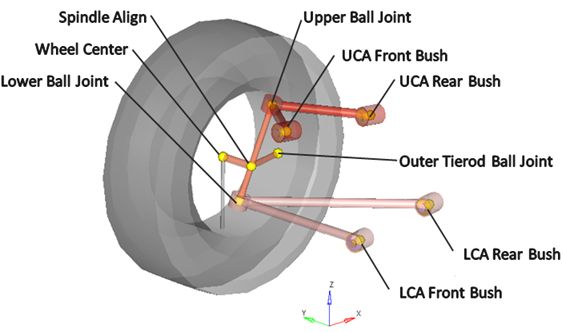

ポイントによって、サスペンションのボディを互いに結合するジョイントとブッシュの位置を定めます。以下の図に、one-piece lower control armを備えたfront SLA (1pc LCA)サスペンションの主要ポイントを示します。

注: 上の図では、わかりやすいように、サスペンションの左側、ボディの重心位置を規定するポイント、およびオプションのサブシステム（スプリング、ダンパ、バンプストップ、およびスタビライザーバー）の位置を規定するポイントは省略されています。

ボディ

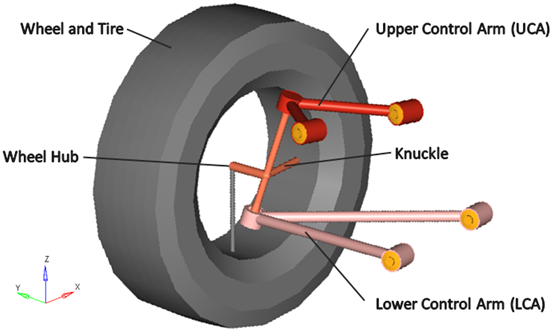

front SLA (1pc LCA)サスペンションは、以下の図に示すボディで構成されています。

注: ホイールハブボディには関連するグラフィックスがないため、上の図では示されていません。

オプションのサブシステムにより、ボディがサスペンションに追加されることがあります。例えば、ショックアブソーバーにより、2つのボディ（ショックロッドとショックチューブ）が追加されます。

ブッシュおよびジョイント

以下の表に、front SLA (1pc LCA)サスペンションのボディ、ブッシュ、およびジョイントを示します。

注: 表では、わかりやすくするために、左側のジョイントは省略されています。


ラベル	Type	Body 1	Body 2	ポイント	註
Lower Ball Joint	球	ナックル	ロアコントロールアーム	ロア球ジョイント
Upper Ball Joint	球	ナックル	アッパーコントロールアーム	アッパー球ジョイント
Wheel Spindle	回転	ホイールハブ	ナックル	ホイール中心
Wheel Hub Fix Jt	固定ジョイント	ホイール	ホイールハブ	ホイール中心	Spindle complianceオプションがYesに設定されると、ジョイントタイプがユニバーサルに変更されます。
LCA Front Bush	ブッシュ	ロアコントロールアーム	サブフレーム、車体、または地面	LCAフロントブッシュ	CompliantオプションがNoに設定されている場合は、このブッシュは回転ジョイントになります。
LCA Rear Bush	ブッシュ	ロアコントロールアーム	サブフレーム、車体、または地面	LCAリアブッシュ	CompliantオプションをNoに設定すると、このブッシュは非アクティブになります。
UCA Front Bush	ブッシュ	アッパーコントロールアーム	アッパーコントロールアーム	UCAフロントブッシュ	CompliantオプションがNoに設定されている場合は、このブッシュは回転ジョイントになります。
UCA Rear Bush	ブッシュ	アッパーコントロールアーム	サブフレーム、車体、または地面	UCAリアブッシュ	CompliantオプションをNoに設定すると、このブッシュは非アクティブになります。

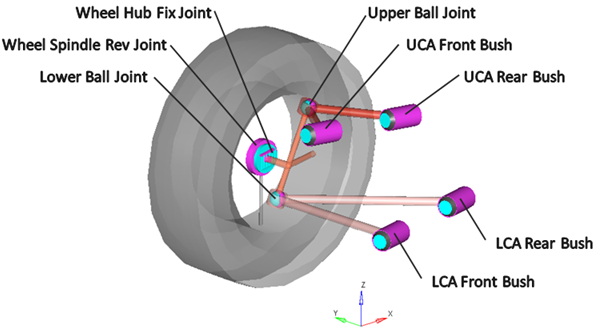

以下の図に、サスペンションでのジョイントとブッシュの位置を示します。

図 6. 右側のジョイントとブッシュ：１ピース仕様のロアコントロールアームがあるダブルウィッシュボーン式サスペンション
