FBDのポテト / VMTプロット

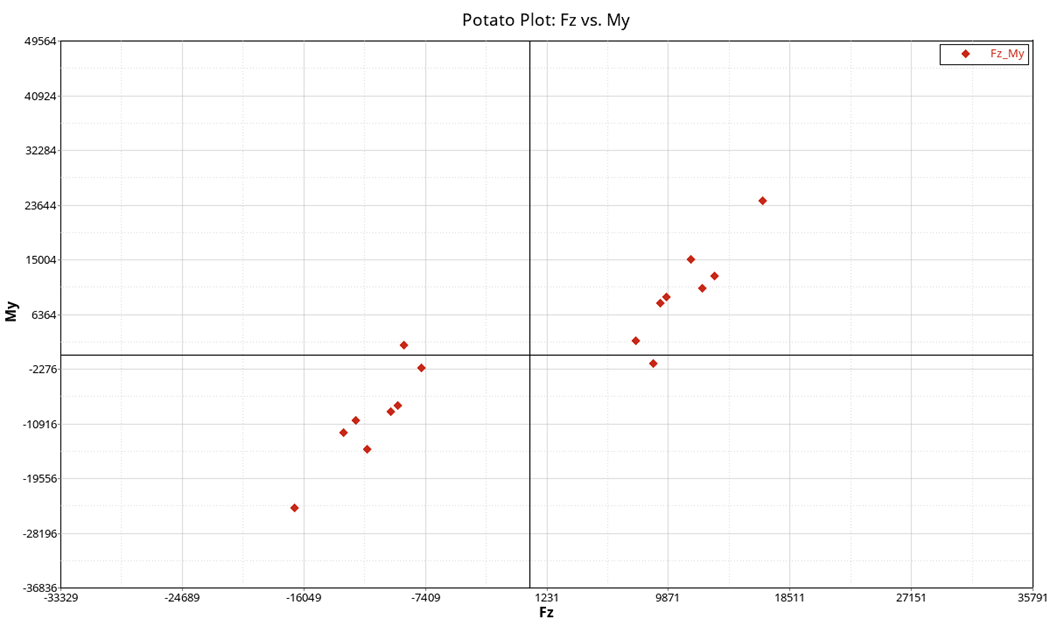

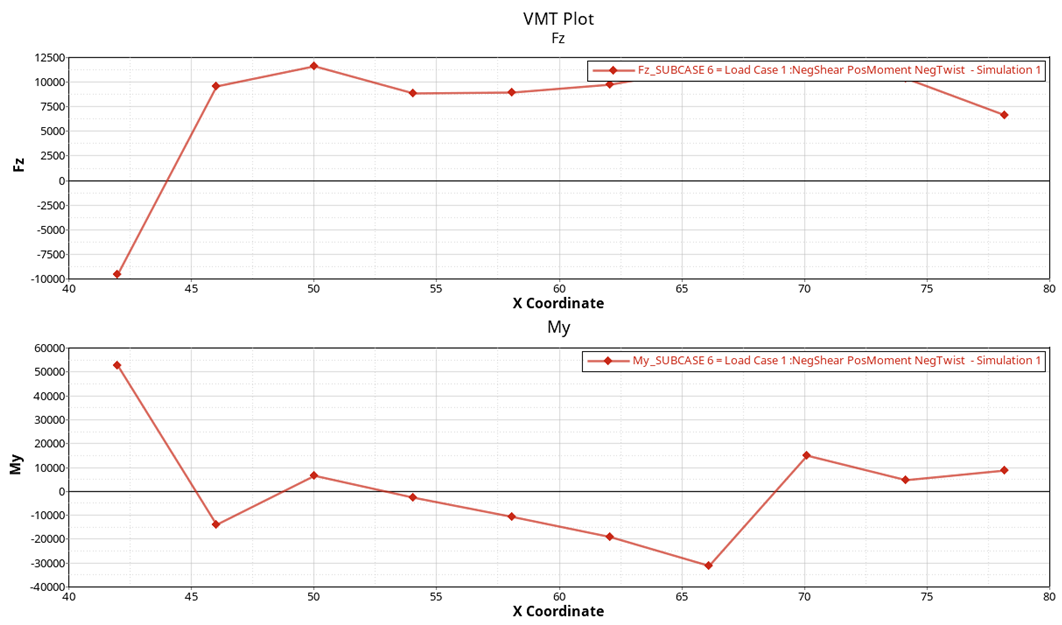

ポテトプロットは、荷重エンベロープの作成に使用されます。VMTプロットは、引張、せん断、および曲げモーメント図の作成に使用されます。

メニューバーからPost > Plot > Free Body Selections Managerの順にクリックします。
図 1.

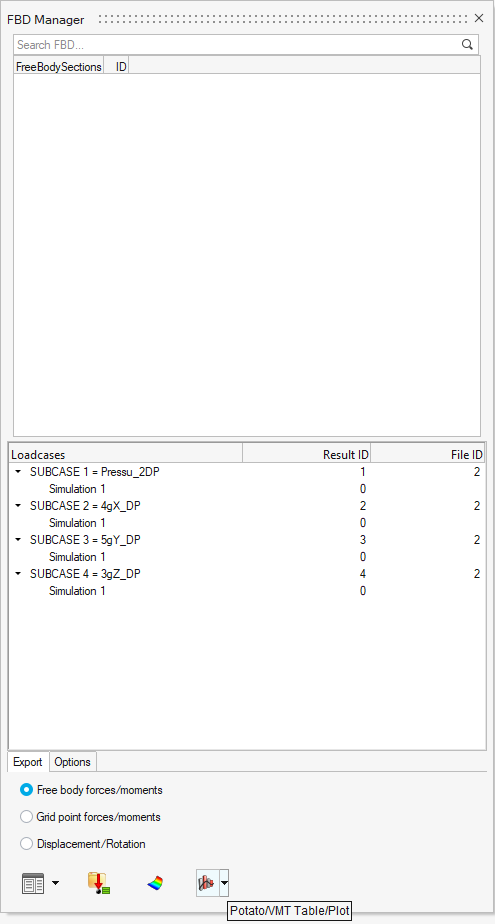

FBD Manager ダイアログで、Potato/VMT Table/Plotメニューからオプションを選択します。
図 2.


ポテト /VMTプロットを作成するには、FBD Forcesツールで作成されるサマリーテーブルが必要です。

ポテト /VMTプロットを作成するには、HyperGraph 2Dを使用します。Potato/VMTツールでは、HyperGraph 2Dによってインポートされる.fbdファイルを作成します。
図 3.


図 4.


FBD Summary Table
FBD Forcesツールで作成したサマリーテーブルを選択します。
Summation Points Coordinates
力とモーメントを書き込むために使用される座標系を定義します。
FBD File
.fbdファイルの保存場所を定義します。
