Beam (Contact)

このリアライゼーションは、シェル要素やソリッド要素を接触定義で結合するため、これらの要素の間に梁要素を作成します。

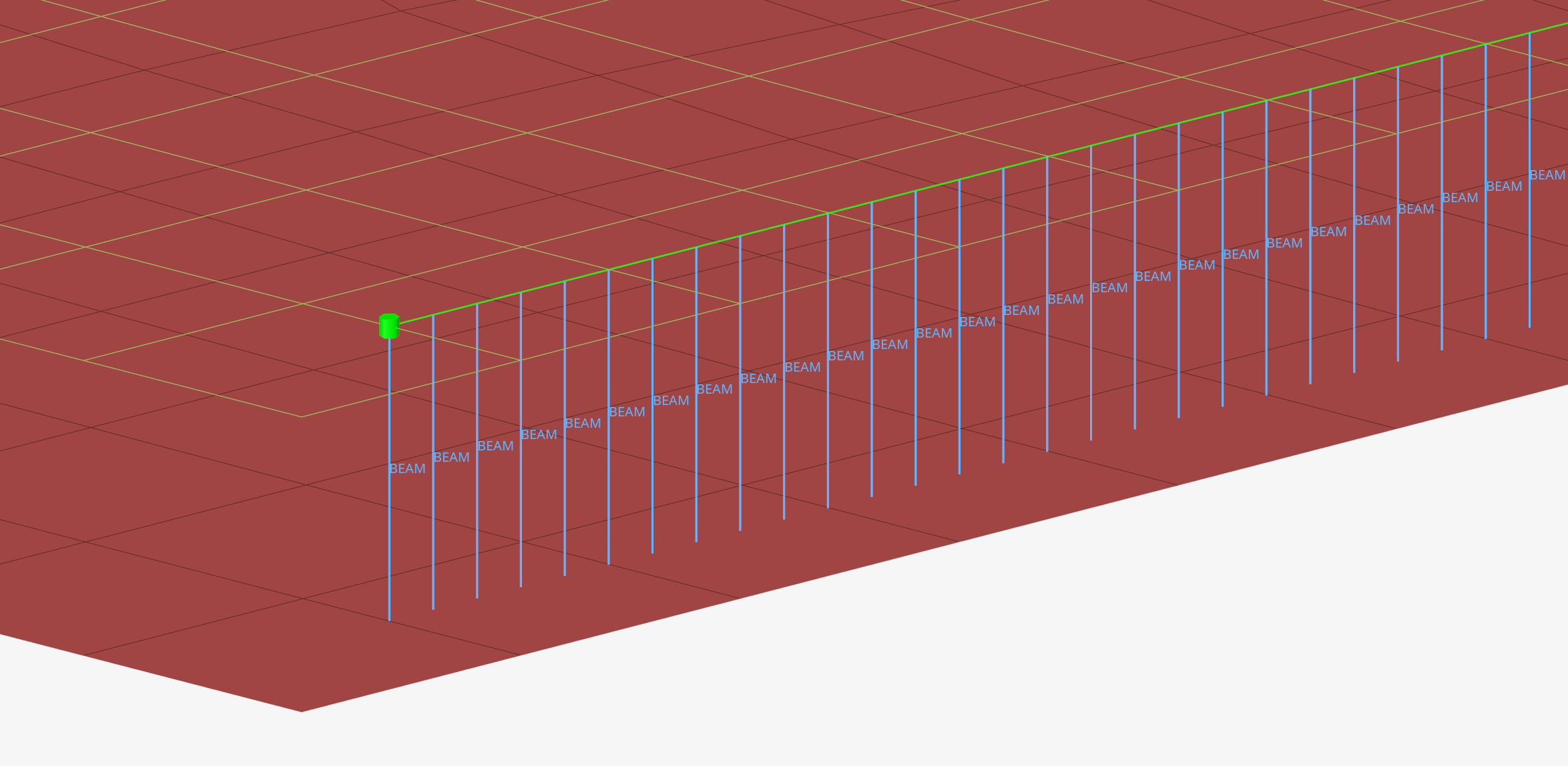

図 1. Beam (contact)のリアライゼーション例

図 2. Beam (contact)のリアライゼーション例

Contact

Creation: リンク数に応じて作成される接触の数を指定します。; コネクター1個につき1つの接触（シングル接触）、リンクペア1個につき1つの接触、リンク1個につき1つの接触が利用可能なオプションです。
Single Contact: 自動的に作成されるプロパティか、ユーザが指定するセットかを指定します。; コネクターごとに1つの接触（シングル接触）を選択した場合、ユーザーは接触セットを手動で入力することができます。
Card Image: 接触定義で使用するカードイメージを指定します。; カードイメージはContactSpotweldまたはNodeToSurfaceのいずれかになります。

Property and Material

Material Card Image: 作成された材料のカードイメージを定義します。; MATL100またはMATL196で作成可能です。

旧リアライゼーション

以下のリアライゼーションはBeam (Contact)に置き換えられます：

mat100
mat196
HC beam spotweld
HC glue
HC glue structural adhesives
HC welding line
HC hemming
