rigidlnk (midnode)

制約事項: Radiossでのみ使用できます。

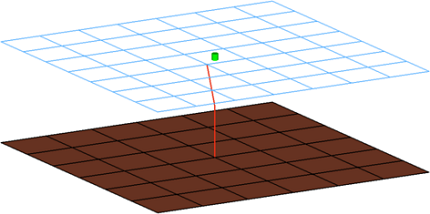

2つのパートの中間点にある独立節点と共にRBODYを作成します。両パートが独立節点を介してRBODYに接続されます。必要なセットは自動的に作成されます。
