CGAP (G)

制約事項: OptiStructでのみ使用できます。

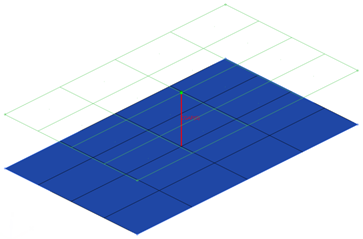

このリアライゼーションは、CGAP要素をボディに作成し、投影して隣接するシェル / ソリッド節点と結合します。

このリアライゼーションは、prop_opti_gap.tclプロパティスクリプトを使用します。
